RCAD_ASCO 2016各版本異動項目 (包括排除BUG或新增功能)
RCAD_ASCO 結構設計後處理程式
當前穩定版本:v2016.07.29.1
測試版本異動項目:
非正式版本(Work in Progress)...
v2016.xx.xx.1
1.增 SAFE8

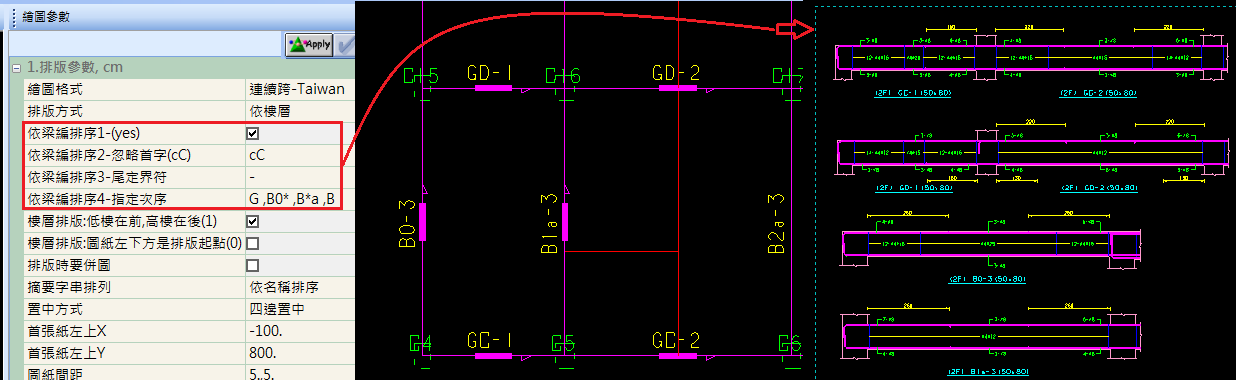

2.改 依梁編號排版
3.改 梁配筋圖畫梁上柱位(OK)
4.改 梁筋算量異常(圓方)
非正式版本
v2016.11.xx.1
1.改 以雙筋梁計算梁主筋(舊版計算主筋值可能略偏大,ex:79.5cm2->75.0cm2)
2.改 檢視桿件內力(舊版少部份桿件計算的內力值可能偏大)
3.改 存檔改為binary格式(原為ascii格式)

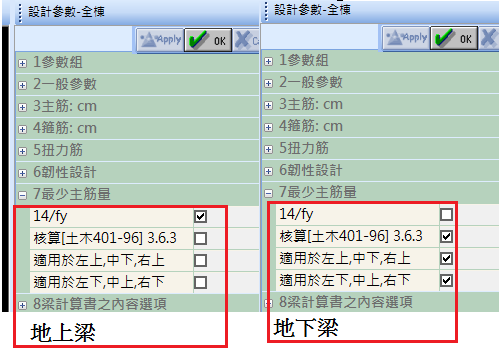

4.改 明確勾選 梁最少主筋比=14/fy
非正式版本
更新到2016.07.29.1 壓縮檔

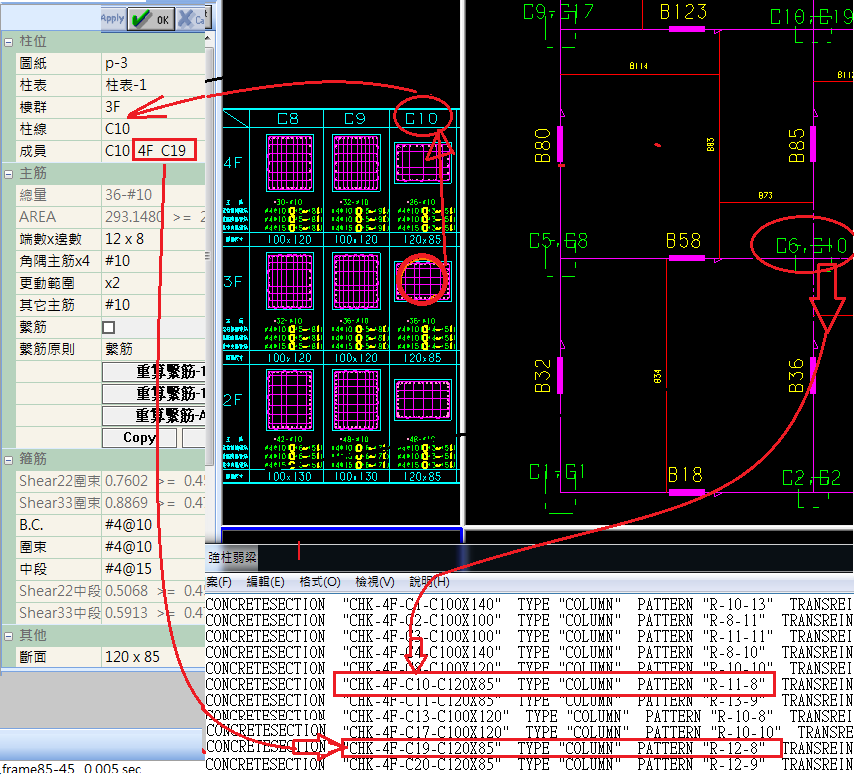

1.增 轉檔檢核ETABS柱筋(第二次)
非正式版本
更新到2016.07.27.1 壓縮檔
1.改 提取外檔資訊-漏失樓板參數
2.改 構架要含機處層短梁

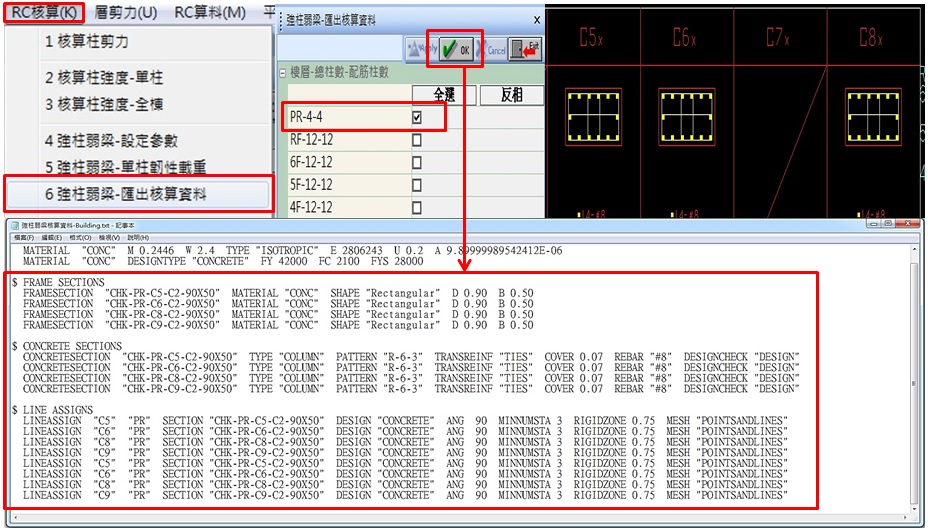

3.增 轉檔檢核ETABS柱筋(第一次)
非正式版本
更新到2016.07.20.1 壓縮檔

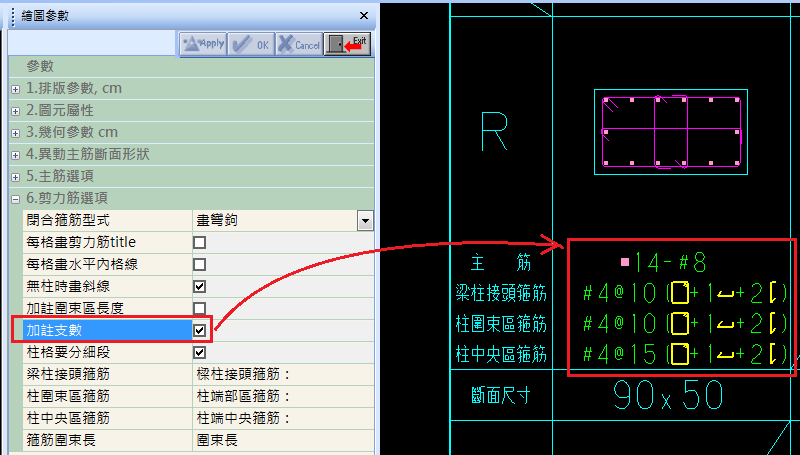

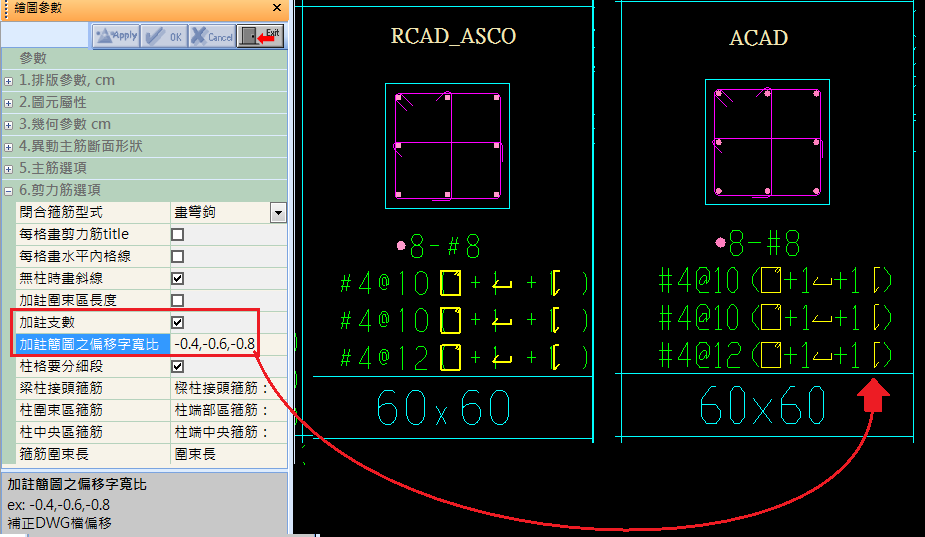

1.改 加註柱配筋圖之繫筋支數
非正式版本
更新到2016.07.13.1 壓縮檔
1.改 梁配筋圖排序問題
非正式版本
更新到2016.06.24.1 壓縮檔
1.改 配筋圖之連續梁,若為大梁串小梁時,一律依大梁號數
2.改 配筋圖之連續梁,若梁編為B,G,CB,CG者,一律依大梁號數
3.增 斷點:大梁頂底端部主筋加長
4.改 柱配筋圖自串對中
非正式版本
更新到2016.06.14.1 壓縮檔

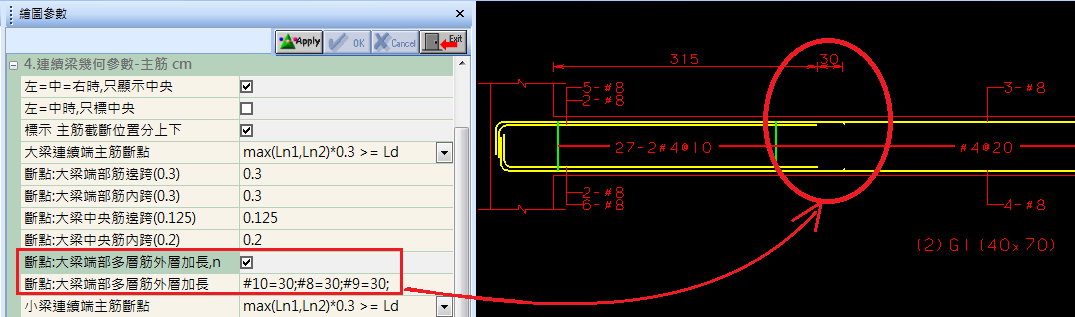

1.增 斷點:大梁頂端部主筋加長
.png)
2.增 梁編號可以自動跳號
非正式版本
更新到2016.06.02.1 壓縮檔
1.改 腰筋顯示分佈不均問題
非正式版本
更新到2016.06.01.1 壓縮檔
1.改 測試ETABS2015的2個範例
非正式版本
更新到2016.05.23.2 壓縮檔
1.增 梁計算書
非正式版本
更新到2016.05.16.1 壓縮檔
1.改 梁配筋圖之端部主筋標註位置,寫在合理位置(右圖)
2.改 梁配筋圖之剪力筋相關圖層有3種(右圖)
-1.剪力筋文字
-2.剪力筋線
-3.剪力筋文字引導線
非正式版本
更新到2016.04.29.2 壓縮檔
1.改 整理功能表單
2.改 梁端部主筋文字標示位置
非正式版本
更新到2016.04.25.2 壓縮檔
1.改 梁配筋圖之編界條件
非正式版本
更新到2016.04.22.1 壓縮檔
1.改 層剪力EI/L時,不須讀梁內力
非正式版本
更新到2016.04.21.1 壓縮檔
1.改 柱配筋圖中缺了挑空柱
2.改 樓名為2F'時當機,已改正
非正式版本
更新到2016.04.11.1 壓縮檔

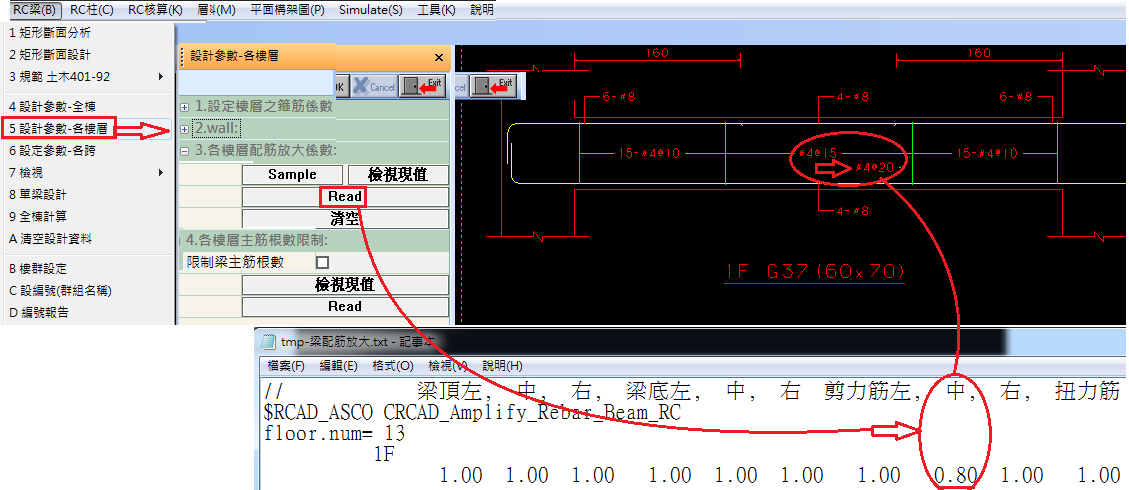

1.梁以RCAD韌性設計時之需要量
為同編號各跨之面積極值
非正式版本
更新到2016.04.03.1 壓縮檔
1.可更改構架方向,
構架方向即為梁配筋圖方向,如圖
2.連續梁配筋的方向問題
3.梁配筋需要量問題
更新到2016.03.23.3 壓縮檔
1.DWG轉檔時,顏色直接對應
2.ETABS9有Nonprismatic梁時,讀檔NG,暫時不讀入該桿件
3.參數調整:點選視窗之大小
非正式版本
更新到2016.03.18.1 壓縮檔
1.ETABS配筋折減係數,ex:梁中段箍筋
第1次: 2016.03.18.1
更新到2016.03.06.1 壓縮檔
1.正式版本,歡迎更新
測試專用
,請勿隨意更新,更新到2016.02.23.1 壓縮檔

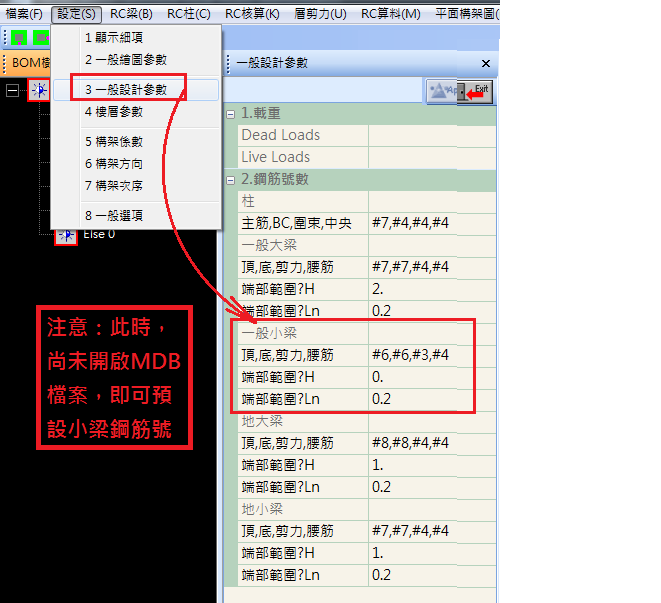

1.於首次開啟mdb檔案前,可預設樓層參數
待開啟檔案後,就採用預設樓層參數
相關功能: RC梁/5設計參數-各樓層
相關功能: 設定/3樓層參數
適用於:首次開啟mdb檔案前
不適用:開啟*ASCO檔案
第6次: 2016.02.23.1,  RC擴充組合載重個數容量255->4096
若組合載重個數<255無需更新
第5次: 2016.02.19.1,  RC梁/更改配筋-1
第4次: 2016.02.18.1, 改進建立構架計算方法
第3次: 2016.02.16.1
第2次: 2016.02.04.1
第1次: 2016.02.03.1
承上,

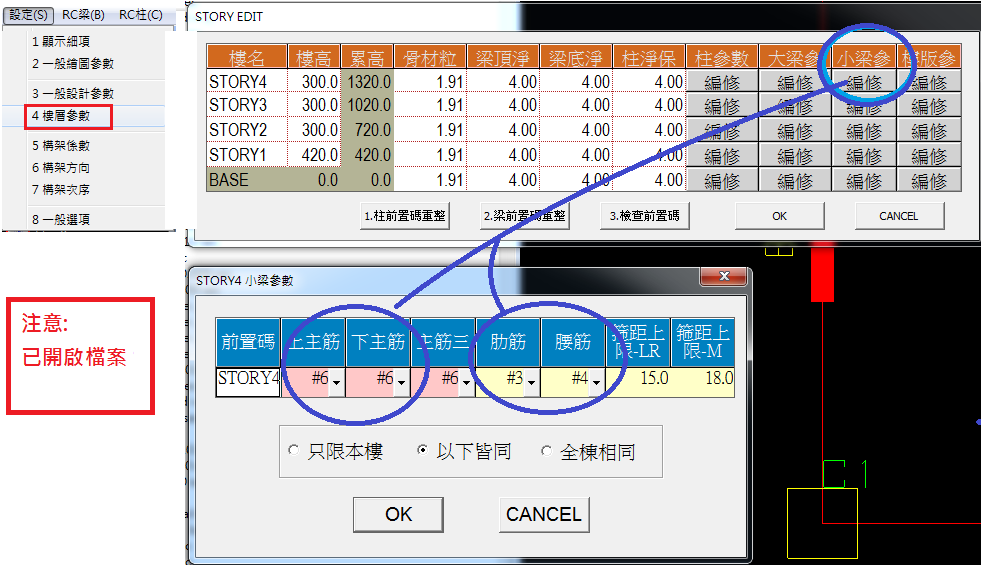

開啟檔案後,可節省 設定/3樓層參數,參考下圖
承上,

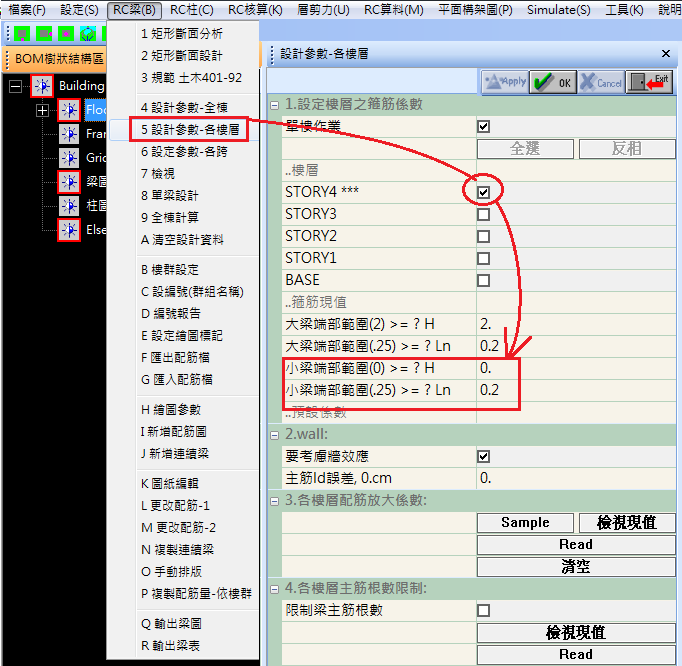

開啟檔案後,可節省 RC梁/5設計參數-各樓層 的操作,參考下圖
更新到2016.01.30.2 壓縮檔
1.改善建立構架之機制,去除構架雜訊

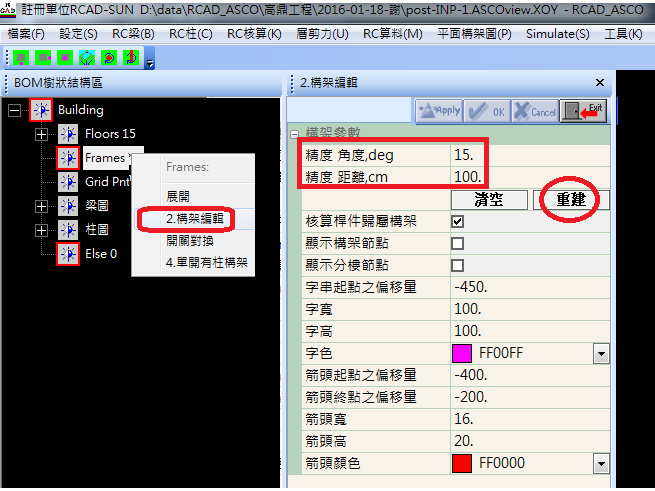

如何重建構架系統?參考右圖
第4次: 2016.01.30.2(完成)
第3次: 2016.01.30.1(測試)
第2次: 2016.01.28.1(測試)
第1次: 2016.01.27.1(測試)

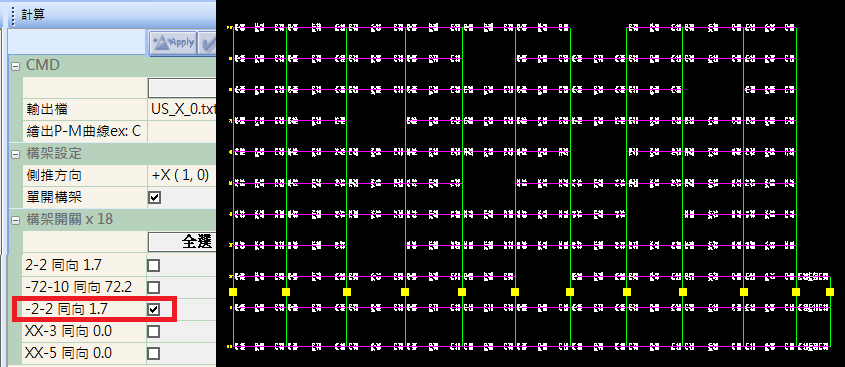

2.構架系統與極限層剪力
更新到2016.01.18.1 壓縮檔

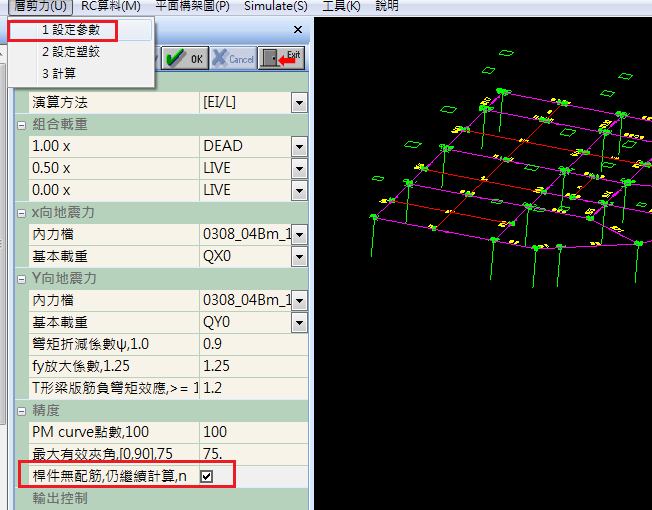

1.改 極限層剪力:
構架中若桿件無配筋選項,可選擇繼續計算或中止計算(內定)
2.改 極限層剪力:計算細節
非正式版本
更新到2016.04.03.1a 壓縮檔
1.可更改構架方向,
構架方向即為梁配筋圖方向,如圖
2.連續梁配筋的方向問題
3.梁配筋需要量問題
